Profibus总线简介

Profibus现场总线是目前世界上应用最广泛的现场总线技术，主要包括最高波特率可达12M的高速总线Profibus-DP（H2）和用于过程控制的本安型低速总线Profibus-PA（H1）。用Profibus总线好处多：适合自动化系统与现场信号单元的通讯，通讯速度快，实时性高；可以直接连接带有接口现场仪表及传感器设备，对现场信号进行采集和监控；用一对双绞线替代了传统的大量的传输电缆，大量节省了电缆的费用，同时也节省了施工调试以及系统投运后的维护时间和费用。

根据相关统计，使用Profibus可以使工程总造价降低20~40%。

Profibus总线产品

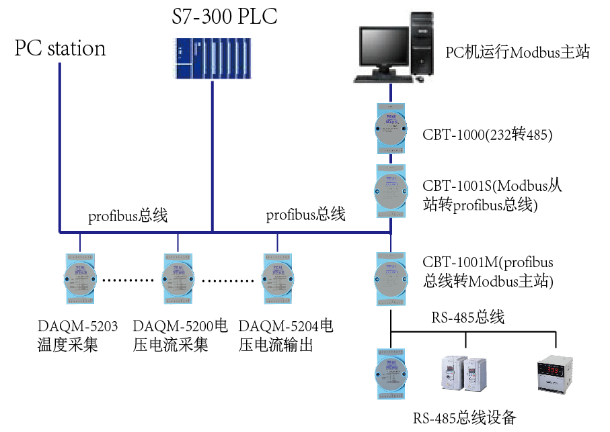

DAQM-5XXX系列Profibus总线分布式产品兼容Profibus总线的PLC、DCS系统设备。GSD文件支持Step7等软件。最高通讯波特率达到12Mbps，支持PC Station以及S7-300/S7-400的主控系统。如上图所示，DAQM系列产品通过与总线桥CBT系列产品的巧妙结合，使得各类通讯总线在一个系统中结合存在。解决了工业现场中各类总线难以并存的问题，使得企业的部分改造得以简单实现。
